РЕГИСТРАТОР ДАННЫХ РД

Регистратор РД выполнен в виде автономного микропроцессорного модуля с выносными датчиками и предназначен для выполнения следующих функций:

• ввод с привязкой ко времени данных с 1…8 выносных аналоговых и/или цифровых датчиков с частотой до 350 измерений/с;
• масштабирование полученных данных с помощью индивидуальных для каждого канала параметров "Масштаб" и "Смещение" по формуле:
                            Значение = Показания_датчика * Масштаб + Смещение,
  что позволяет пользователю подстраивать измерительные каналы под конкретные, в т.ч. разнотипные датчики и наравне с характеристиками используемых датчиков определяет точность и диапазон измерений;
• скользящее поканальное усреднение вводимых данных с настраиваемым пользователем временем усреднения 0…10 минут;
• периодическое регулярное сохранение полученных данных через настраиваемые пользователем интервалы времени;
• нерегулярное сохранение полученных данных при превышении задаваемого пользователем порога изменения вводимой величины по любому из контролируемых каналов;
• формирование архива регистрируемых данных с привязкой ко времени их получения в долговременной памяти микропроцессорного модуля (на карте SD) в виде csv-файлов, пригодных для дальнейшего анализа с помощью таких программ, как MS Excel;
• хранение архива данных до 36 месяцев и просмотр архива на встроенном в микропроцессорный модуль экране;
• настройка регистратора с помощью встроенных в микропроцессорный модуль экрана и клавиатуры параметров регистратора - длительности периода усреднения, периода регулярной регистрации, минимального отклонения данных при нерегулярной регистрации, срока хранения архивных данных, скорости обмена по последовательному интерфейсу RS-485;
• настройка регистратора с помощью ini-файла всех перечисленных параметров, а также количества используемых каналов и поканальных масштабных коэффициентов;
• сохранение всех настроек регистратора в энергонезависимой памяти регистратора при выключении его питания;
• вывод получаемых данных по последовательному интерфейсу RS-485 в вышестоящую АСУ ТП, как по одной записи, так и всего файла архива за один сеанс;
• регистрацию событий включения и выключения питания микропроцессорного модуля, а также температуры внутри модуля.

По требованию Заказчика регистратор м.б. адаптирован к любым типам датчиков. Также при необходимости регистратор м.б. дополнен релейными выходами для коммутации внешних цепей Заказчика по достижении заданных условий по каждому из каналов (сигнализация, аварийное отключение).

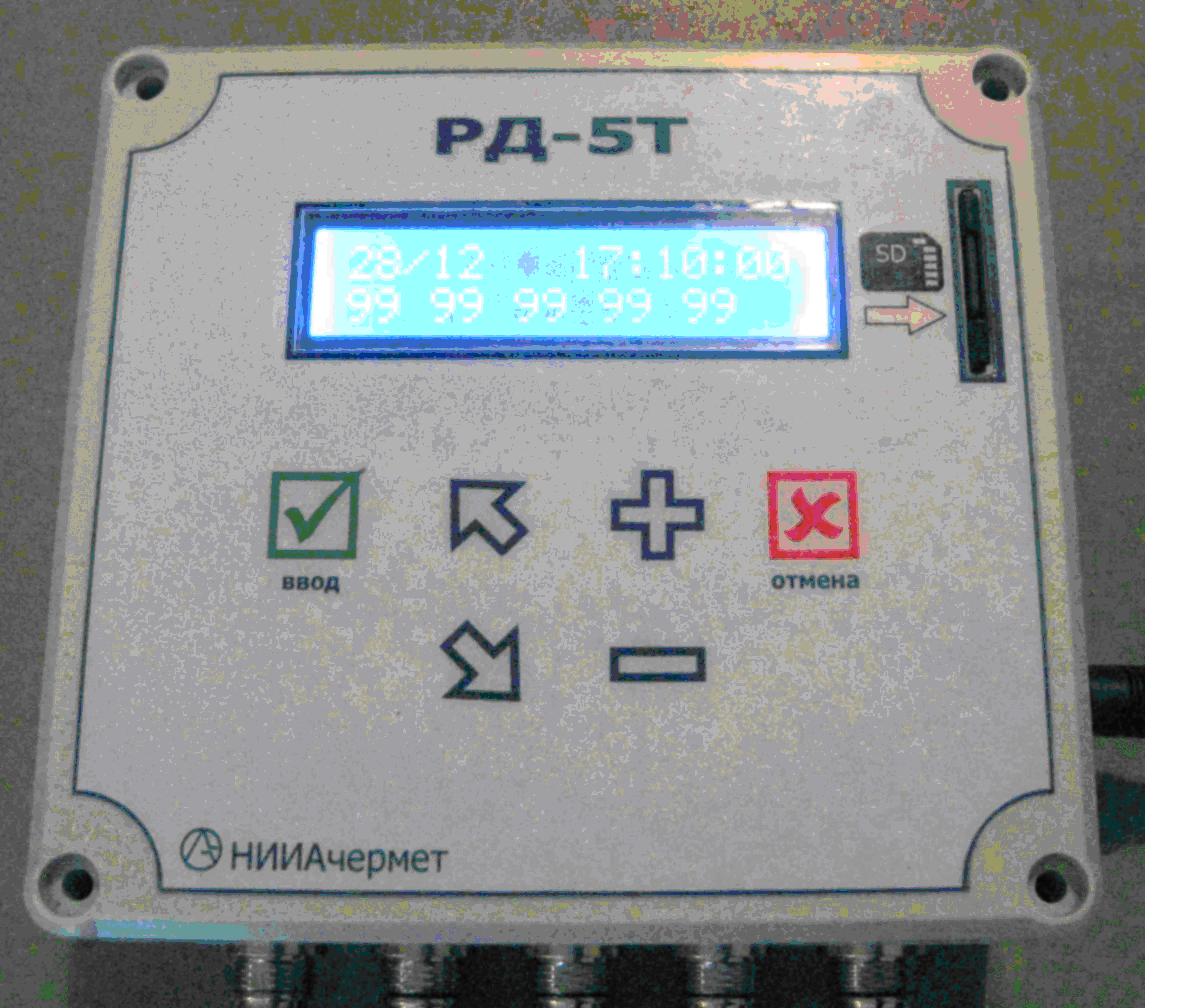

На базе регистратора данных РД разработан и изготовлен 5-канальный регистратор температур РД-5Т с аналоговыми датчиками температуры, обеспечивающими контроль температур в 5 точках технологической линии в диапазоне от - 20 °С до + 125 °С.

В состав РД-5Т входит:

• микропроцессорный модуль;
• датчики температуры внешние с соединительными проводами - 5 шт.;
• блок питания;
• руководство по эксплуатации.

Технические данные РД-5Т

Характеристика	Значение
1. Количество каналов регистрации температур:
внешние датчики	5
внутренний датчик	1
2. Диапазон регистрируемых температур, °С	от - 20 до + 125
3. Диапазон температур, отображаемых на встроенном экране, °С	от - 9 до + 99
4. Тип чувствительного элемента внешних датчиков температуры	MCP9700A
5. Погрешность регистрации температуры, °С, не более	± 2
6. Инерционность датчиков (без усреднения), c, не более	90
7. Материал корпуса датчиков температуры	нержавеющая сталь
8. Крепление датчиков	резьбовое, резьба М10
9. Период скользящего усреднения температур, мин.	от 0 до 10
10. Периодичность сохранения температур в архиве при регулярной записи, мин	1, 2, 5, 10, 15, 20, 30, 60, 120, 240
11. Диапазон настройки минимального отклонения температуры для записи в архив по изменению температуры, °С	от 1 до 99
12. Габаритные размеры микропроцессорного модуля, мм	115 х 125 х 60
13. Долговременная память микропроцессорного модуля	SD-карта (FAT-16)
14. Напряжение питания:
внешнего блока питания микропроцессорного модуля	~220 В, 50 Гц
микропроцессорного модуля	9 В, стабилизированное
температурных датчиков	5 В, стабилизированное
15.  Потребляемая мощность, Вт, не более	10
16.  Время установления рабочего режима, мин. не более	1
17. Степень защиты микропроцессорного модуля	IP42
18. Диапазон рабочих температур микропроц. модуля, °С	от +10 до +35
19. Среднее время подготовки регистратора к использованию после транспортирования (время монтажа и настройки), ч., не более
