Высокоточный измеритель длины труб ИДТ-1

Высокоточный измеритель длины труб ИДТ-1 создан на основе оптоэлектронных датчиков и микропроцессорной техники и предназначен для точного измерения движущихся по рольгангу труб круглого сечения. Перестройка измерителя при смене сортамента не требуется.

Точность измерения длины труб ( ±2 мм) достаточна для контроля длины мерных труб, выпускаемых по ГОСТ, API, другим стандартам и техническим условиям, где поле допуска по длине составляет +10 и более мм.

Измеритель абсолютно безопасен и прост в эксплуатации. Для работы с измерителем не требуется специальной подготовки обслуживающего персонала, достаточно ознакомиться с руководством по эксплуатации.

Измеритель является нестандартизованным средством измерения, изготавливаемым единичными образцами или мелкими партиями, и должен проходить метрологическую аттестацию согласно ДСТУ 3215 после монтажа и наладки на месте эксплуатации. Программа и методика метрологической аттестации оформлена отдельным документом И363.00.000ПМА. Калибровка измерителя проводится согласно ДСТУ 3989 по методике, изложенной в паспорте.

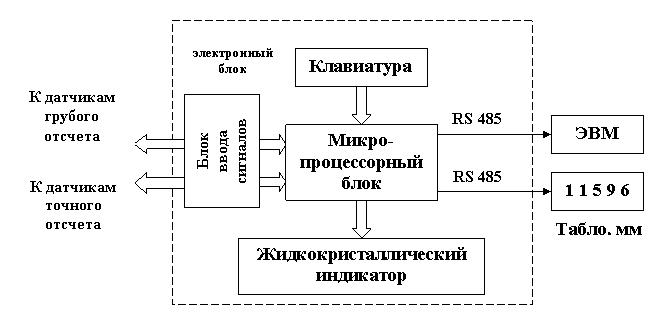

Блок-схема измерителя длины ИДТ-1

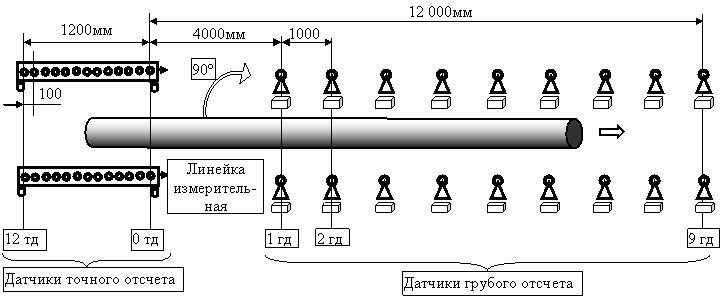

Схема расположения датчиков

Технические характеристики

Характеристика	Значение
Диапазон измеряемых длин, м	5...13
Скорость движения труб, м/с	0,2...2
Предел допустимой погрешности с вероятностью Р=0,95, мм	±2
Выход на ПЭВМ и табло	RS485
Индикация на табло светодиодная, высота цифр, мм	100
Цвет индикации	красный
Датчики - ИК-диапазона, диаметр светового шнура, мм	1
Время реакции датчика, мкс	100
Число отдельно стоящих датчиков грубого отсчета, шт.	9
Расстояние между осями датчиков грубого отсчета, м	1 ±0,1
Число датчиков точного отсчета в измерительной линейке, шт.	13
Расстояние между осями датчиков точного отсчета, мм	100 ±0,1
Напряжение питания переменного тока, В	220 ±10%
Потребляемая мощность, Вт, не более	350
Диапазон рабочих температур	5...40 °С

Подробное описание измерителя см. в статье "Автоматический высокоточный измеритель длины проката и труб" // "Металлургическая и горнорудная промышленность" №3, 2009. С. 148-149.
