КОНВЕЙЕРНЫЕ МЕТАЛЛОИСКАТЕЛИ "БРИЗ"

Металлоискатели типа "БРИЗ" предназначены для защиты дробильного оборудования от поломок из-за попадания металлических предметов в потоке руды. Они используются преимущественно на ленточных конвейерах, осуществляющих транспортировку железных и полиметаллических руд в технологические цеха горнообогатительных комбинатов и рудников. Также "БРИЗ" применяется для контроля нерудных материалов (песок, щебень, глина, уголь, древесные отходы, любые другие неметаллические сыпучие материалы, пластиковое вторсырье, бревна и т.п.), причем в таком режиме эксплуатации чувствительность металлоискателя значительно возрастает.

Металлоискатели обеспечивают автоматическое обнаружение металлических предметов, осуществляют останов конвейера, включение световой и (или) звуковой сигнализации.

Отличие металлоискателей "БРИЗ" от существующих состоит в том, что с их помощью в потоке железной руды обнаруживаются и предметы из немагнитных металлов, например, зубья, траки, броня из высокопрочной стали Гадфильда. Высокая степень надежности обнаружения обеспечивается благодаря использованию в металлоискателях "БРИЗ" разработанного в НИИАчермете и запантентованного двухчастотного способа зондирования передающей и приемной антенноами (в отличие от способов, основанных на срыве генерации в катушке индуктивности).

Конструктивно электронный блок металлоискателя выполнен в виде субблоков, что ускоряет их ремонт, а конструкция антенн позволяет монтировать их без разборки конвейера.
Металлоискатель "БРИЗ" трехканальный, это обеспечивает индикацию о месте расположения обнаруживаемого металлического предмета в трех равных зонах по ширине конвейера.

В зависимости от ширины ленты конвейера металлоискатели "БРИЗ" комплектуются антеннами соответствующей длины от 800 до 2000 мм с шагом 200 мм.

Основные технические характеристики

Чувствительность металлоискателя к металлическим предметам регламентируется для предметов из магнитных конструкционных и немагнитных марганцовистых сталей. Условная чувствительность выражается размерами ребра куба, обнаруживаемого в потоке руды.

Максимальная условная чувствительность к металлическим телам, обнаруживаемым металлоискателем в слое магнитной руды высотой до 250 мм при крупности кусков до 120 мм и содержании железа до 30% при скорости ленты конвейера от 0,2 до 3 м/с, составляет:
для магнитных металлов - размером не более 45 х 45 х 45 мм.
для немагнитных металлов - размером не более 60 х 60 х 60 мм.

Чувствительность к металлическим предметам в слое немагнитного непроводящего материала, независимо от высоты слоя на конвейере, существенно выше и определяется химическим составом и крупностью материала в каждом конкретном случае и может достигать 2-5 мм условной чувствительности.

Исполнение - IР54.

Потребляемая мощность - не более 150 Вт.

Средний срок службы металлоискателей - 6 лет.

По желанию заказчика металлоискатель может быть укомплектован микропроцессорным блоком для регистрации и считывания протокола срабатывания металлоискателя с сохранением данных (дата, время срабатывания, время простоя и т.п.) с передачей этих данных в компьютер по линии связи или через флэш-накопитель. Также возможно подключение к металлоискателю маркиратора зоны обнаружения недробимого предмета (для ускорения процедуры его ручного извлечения на широких лентах).

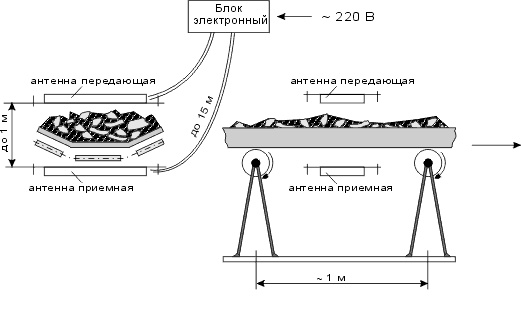

Схема размещения металлоискателя приведена на рисунке.

Металлоискатель может быть оборудован датчиком стыка, позволяющим использовать "БРИЗ" на конвейерах со стыками ленты, содержащими металлические элементы (заклепки, шайбы, жексоны, "крокодилы", соединения "петельного" типа, болтовые соединения и т.п.). Датчик стыка состоит из электронного блока и антенны, которая конструктивно аналогична приемной антенне металлоискателя, но меньше по размеру и крепится по ходу конвейера непосредственно перед антенной металлоискателя. Антенна датчика стыка работает аналогично основной приемной антенне и использует для обнаружения металлизированного стыка электромагнитное поле, наведенное передающей антенной металлоискателя. При обнаружении стыка электронный блок датчика вырабатывает электрический сигнал, компенсирующий влияние металлических элементов стыка на металлоискатель с сохранением способности обнаруживать посторонние металлические объекты на конвейере. Количество стыков на одной ленте не ограничено.
