УЛЬТРАЗВУКОВЫЕ ИЗМЕРИТЕЛИ УРОВНЯ И РАССТОЯНИЯ

Ультразвуковой самонастраивающийся уровнемер УСУ-03

Заменяет изотопные датчики. Уровнемер может работать с различными отражающими поверхностями: зеркало, жидкости (спокойная, с волной, с пеной), уклоны сыпучих материалов с различными углами и размерами гранул (кусков).
Настраивается на любой размер емкости. Выдача стандартного токового сигнала 4-20 мА пропорционально объёму вещества в емкости.

Возможности:

• УСУ-03 может настраивать уровень "0" на уровень дна для ёмкостей различных размеров.
• УСУ-03 работает в режиме самодиагностики и в случае неисправности выдаёт сигнал.
• УСУ-03 индицирует своё состояние и режимы работы.
• УСУ-03 измеряет температуру окружающего воздуха и корректирует показания при изменении скорости распространения акустической волны при изменении температуры.
• УСУ-03 автоматически усредняет рельеф отражающей поверхности.

Области применения и условия использования:

• мелкодисперсные сыпучие - (мука, цемент, зерно,крупа) с диаметром гранул до 150 мм,
• пенящиеся и вязкие жидкости с толщиной пены 100 мм и более,
• скорость изменения уровня материала не должна превышать - 200 мм/с,
• рабочая температура окружающего воздуха -10...+30 °С,
• рабочая температура для датчика -10..+40 °С,
• уровнемер выпускается в пыле-, влагозащищенном исполнении класса IP54,
• относительная влажность воздуха до 100% при температуре до +60 °С,
• атмосферное давление 750 ± 50 мм Hg.

Технические характеристики:

Характеристика	Значение
Частота обновления показаний, Гц	3
Диапазон измеряемых расстояний, м	0,5...32
Основная приведенная погрешность измерения, %	2
По спец. заказу возможно повышение погрешности	до 0,05%
Зона нечувствительности (по спец. заказу меньше) мм	400
Напряжение питания номинальное, В	от +12 до + 24
Потребляемая мощность, Вт,	не более 5
Вес, кг	не более 1,75
Размеры (возможно любое исполнение и материал корпуса), мм	D60х165

Гарантийное обслуживание 18 месяцев со дня продажи.
Поставка (в случае отсутствия на складе) в 45 дневный срок после перечисления 30% аванса.

Ультразвуковой дальномер-уровнемер УРВН-3

Прибор является микропроцессорным устройством, использующим для работы принцип акустической эхолокации на частотах 15-35 кГц.
Используется взамен изотопных приборов.

Основные функции:

Измерение расстояния до препятствия-уровня, сигнализация и управление по достижению нижнего/верхнего предельных уровней заполнения вертикальных емкостей сыпучими, жидкими, кусковыми и т. д. материалами.

Принцип работы

Прибор позволяет измерять время прохождения акустического сигнала до отражающей поверхности и обратно, и, учитывая скорость распространения этого сигнала, - определять расстояние. Уровнемер производит измерение как от расположенной перпендикулярно лучу отражающей поверхности, так и от имеющей однонаправленный или разнонаправленные, нерегулярные уклоны сыпучих материалов, при этом производится автоматическое усреднение рельефа поверхности.

Области применения и условия использования

• Измерение уровней заполнения вертикальных емкостей сыпучими материалами с диаметром гранул от 0,01 - 250,0 мм, например:
  - кусковых (порода, руда, уголь),
  - мелкодисперсных сыпучих материалов (мука, цемент),
  - пористых, гранулированных (керамзит),
  - пенящихся и вязких жидкостей с толщиной пены 200 мм и более
• Скорость изменения уровня материала не должна превышать 100 мм/с
• Рабочая температура окружающего воздуха от -30 до +30 °С
• Рабочая температура для датчика от -30 до 320 °С
• Уровнемер выпускается в пыле-, влагозащищенном исполнении класса IP54.
• Относительная влажность воздуха до 100% при температуре до +60 °С
• Атмосферное давление 750 ± 50 мм Hg
• Уровнемер нормально работает после ударных нагрузок (в упаковке):
  - многократного действия с ускорением до 98 м/с² и длительностью импульса от 5 мс до 10 мс,
  - синусоидальной вибрации в диапазоне частот (1...80) Гц,
  - при амплитуде ускорения до 19,6 м/с².

Технические характеристики:

Характеристика	Значение
Диапазон измерения уровня заполнения вертикальных емкостей	0,5...40,0 м
Погрешность измерений (может быть повышен)	не более ±5% во всем диапазоне измерений
Диапазон задания верхнего уровня сигнализации	0,25...30,0 м с дискретностью 0,25 м
Диапазон задания нижнего уровня сигнализации	0,25...30,0 м с дискретностью 0,25 м
Диапазон задания протяженности неконтролируемой зоны («мертвой» зоны)	0,65...2,7 м с дискретностью 0,65 м
Диапазон задания гистерезиса срабатывания-отпускания уровней сигнализации	0...0,75 м с дискретностью 0,25 м
Прибор имеет ЖКИ дисплей и клавиатуру для задания параметров и режимов работы на передней панели уровнемера
Уровнемер имеет релейные выходы достижения предельных уровней	переключающая группа 7 А, 220 В
Уровнемер имеет выход токового сигнала, пропорциональный текущему значению уровня	0...20 мА
Для работы уровнемера при интенсивных помехах используется усреднение эхо сигнала	4-х, 16-ти или 32-х кратное
Контроллер (габариты / масса)	90х200х260 мм / 1,5 кг
Акустический датчик (габариты / масса)	D75х155 мм / 1,3 кг
Питание	промышленная сеть переменного тока 220 В ± 10%, 50Гц
Потребляемая мощность	не более 100 Вт
Срок службы	10 лет

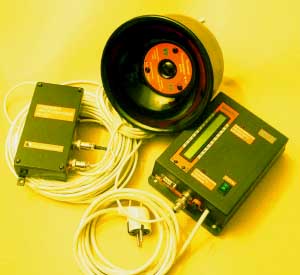

Ультразвуковой уровнемер УУ-12

Заменяет изотопные датчики. Уровнемер может работать с различными отражающими поверхностями: зеркало жидкости: (спокойное, с волной, с пеной), уклоны сыпучих материалов с различными углами и размерами гранул (кусков).

Измеряет объем заполнения вертикальных емкостей сыпучими и жидкими материалами. Выдает стандартный токовый сигнал 4-20 мА или цифровой сигнал по RS485 пропорционально объему вещества в емкости.

Возможности:

• УУ-12 работает в режиме самодиагностики и в случае неисправности выдаёт сигнал.
• УУ-12 индицирует своё состояние и режимы работы.
• УУ-12 (по заказу) измеряет температуру окружающего воздуха и корректирует показания при изменении скорости распространения акустической волны при изменении температуры.
• УУ-12 автоматически усредняет рельеф отражающей поверхности.

Области применения и условия использования:

• мелкодисперсные сыпучие - (мука, цемент, зерно, крупа) с диаметром гранул до 12 мм,
• пенящиеся и вязкие жидкости с толщиной пены 100 мм и более,
• скорость изменения уровня материала не должна превышать - 100 мм/с,
• рабочая температура окружающего воздуха -10...+30 °С,
• рабочая температура для датчика -10...+70 °С,
• уровнемер выпускается в пыле-, влагозащищенном исполнении класса IP54,
• относительная влажность воздуха до 100% при температуре до +60 °С,
• атмосферное давление 750 ± 50 мм Hg.

Модификация уровнемера во взрывозащищенном исполнении - УУ-12в

Технические характеристики:

Характеристика	Значение
Частота обновления показаний, Гц	3
Диапазон измеряемых расстояний, м	0,5...20
Основная приведенная погрешность измерения, %	0,2
Зона нечувствительности (по спец. заказу меньше), мм	500
Напряжение питания номинальное, В	от +12 до + 27
Потребляемая мощность, не более, Вт,	50
Вес, кг	не более 3,75
Размеры, мм	D60х165; Dфланца 100; крепление – 4 отв. D9 (возможно любое исполнение и материал корпуса)
Индикатор:	масштабирует сигнал уровня в %, устанавливает пороги настройки, выдаёт релейный звуковой и световой сигналы превышения порогов, отображает состояние уровнемера
Выход	1)4-20 мА, 2)RS485-интерфейс, 3)«сухой контакт» - верхний порог, нижний порог

Образец заявки на поставку ультразвуковых уровнемеров.

Высылаем информацию по уровнемерам, несколько лет работающих на:
1. Элеваторе в с.Баловка Днепропетровского района (инженер тел. 29-64-40);
2. Мелькомбинате в г. Днепропетровске ОАО «Днипро-Млын» (нач. цеха Колос Владимир Васильевич тел. 778-36-03);
3. Побужском ферроникелевом комбинате;
4. ЗЖРК;
5. ММК «Ильича»
