СИСТЕМА РЕГИСТРАЦИИ И ДОКУМЕНТИРОВАНИЯ РЕЗУЛЬТАТОВ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ МЕТАЛЛОПРОКАТА
Система предназначена для регистрации и документирования результатов неразрушающего контроля металлопродукции техническими средствами, не укомплектованными документирующими устройствами, но имеющими аналоговый выход измерительного сигнала.
Система выполняет следующие функции:
- автоматический ввод в компьютер аналоговых сигналов дефектоскопии и дискретных сигналов автоматической дефектоотметки;
- построение диаграммы испытаний на экране дисплея с возможностью масштабирования (рис. 1);
- автоматическое формирование и распечатку протокола испытаний;
- контроль настройки дефектоскопов и проверку автоматической дефектоотметки в динамике;
- хранение в памяти компьютера результатов испытаний и диаграмм испытаний с возможностью их последующего просмотра и распечатки.
Неразрушающий контроль металлопроката обеспечивается за счет периодического съема информации с амплитудных выходов дефектоскопа. Количество контролируемых каналов от 1 до 4, частота опроса каналов задается, максимальная - от 15 кГц (1 канал) до 9 кГц (4 канала). Одновременно с вводом амплитудного сигнала по каждому каналу вводится дискретный сигнал автоматической дефектоотметки, вырабатываемый дефектоскопом. Разрядность анологово-цифрового преобразования - 14 разрядов, входной диапазон - ±10 В.
Система состоит из компьютера, оборудованного АЦП и согласующей платой, принтера и кабельных соединителей. В комплект поставки системы входят специальное программное обеспечение, а также техническое описание и руководство пользователя. Поставщик проводит привязку оборудования, пусконаладочные работы, а также обучение персонала, авторский надзор и сервисное обслуживание. Возможно обслуживание одной системой нескольких участков неразрушающего контроля.
Поставщик может адаптировать программное обеспечение системы в соответствии с требованиями заказчика с целью:
- увеличения количества контролируемых каналов до 10;
- автоматической генерации системой сигнала дефектоотметки по превышению амплитудным сигналом порогового значения;
- обеспечения обмена данными с АСУП;
- обеспечения координатной привязки входных данных.
Протокол испытаний
|
Система регистрации и документирования результатов неразрушающего контроля
Цех: ТПЦ №2, партия: VMD11-09, номер трубы: 00013
Труба: ГОСТ 1497-01 Размер, мм: 51 x 5.0 Длина, м: 10.5
Номер СОП: 156
Количество каналов: 2 Кол-во измерений: 25815 Период опроса: 79.4 мкс
Канал 0: Магнитоиндукционный | Нижний порог дефектоотметки: -0.84 В
Канал 1: Вихретоковый | Верхний порог дефектоотметки: 0.85 В
Годность трубы: БРАК
ФИО оператора: А. П. Зуев [Таб. № оператора: 416]
14:03:42 03.09.2001
|
|

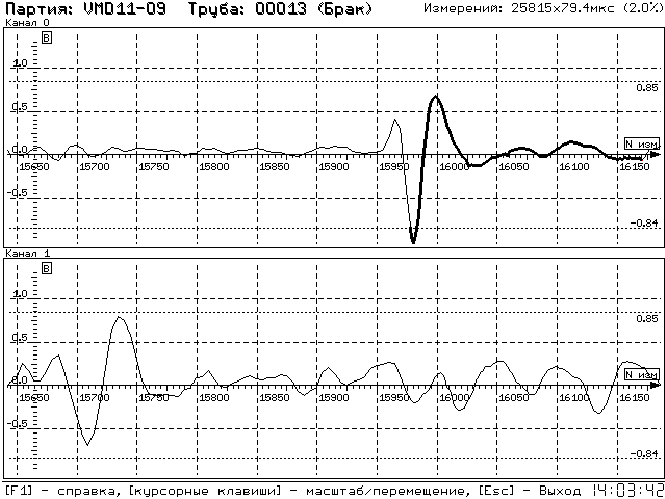

Рис. 1. Двухканальная дефектоскопия (ротационный дефектоскоп, канал 0 магнитоиндукционный, канал 1 вихретоковый), просмотр дефектного участка в увеличенном масштабе
