МИКРОПРОЦЕССОРНАЯ СИСТЕМА КОНТРОЛЯ СОДЕРЖАНИЯ КИСЛОРОДА СКСК-5М

Микропроцессорная система контроля содержания кислорода типа СКСК-5М предназначена для анализа дымовых газов топливосжигающих агрегатов на процентное содержание кислорода в месте установки датчика системы с целью поддержания экономичного процесса сгорания топлива, отражает текущее содержание кислорода в %, а также график изменения содержания кислорода во времени за 120 сек.

СКСК-5М может применяться также на выдаче мельничных вентиляторов угля на энергоблоках ТЭС и на доменных печах.

Схема подключений системы СКСК-5М приведена на рисунке 1.

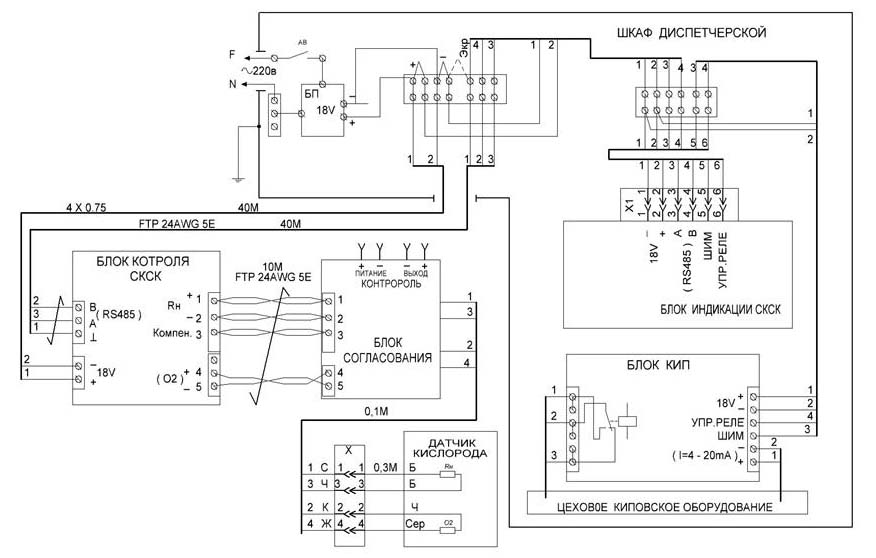

Рис. 1. Схема подключений системы СКСК-5М.

Датчик кислорода изготовлен в нержавеющем корпусе цилиндрической формы, предназначен для преобразования информации о содержании кислорода в анализируемой газовой среде (% кислорода по объему) в электрический сигнал постоянного тока. Основой датчика является чувствительный элемент в виде пробирки из специальной диоксидциркониевой керамики с электродами и выводами. Конструкция датчика герметически отделяет погруженную часть от наружной. Погруженная часть датчика в рабочем состоянии обеспечивает обдув анализируемой газовой средой с температурой не более 500°С чувствительного элемента. Наружная часть датчика находится в атмосферном воздухе.

При работе системы топочные газы проникают в полость к наружному электроду, нагретому до температуры 800°С. Эталонный газ (воздух) через отверстия поступает к внутреннему электроду.

Для обеспечения оптимальных условий работы чувствительного элемента в датчике имеется трубчатый нагреватель. Температура чувствительного элемента контролируется измерительной системой.

Блок согласования собран в металлическом корпусе, обеспечивает определенный уровень напряжения на датчике. Служит для подключения датчика к блоку контроля.

Блок контроля собран в пылевлагозащищенном корпусе, закрепляемом не далее 10 м (по кабелю) от датчика. Преобразует аналоговый электрический сигнал от датчика содержания кислорода в цифровой код и обеспечивает передачу данных в блок индикации по протоколу.

Блок питания (БП) предназначен для электрического питания всех блоков СКСК-5М, собран в пластиковом корпусе и представляет собой стабилизированный с защитой по току импульсный источник питания 18 В, 2 А. Такое питание системы рассчитано на падение напряжения в проводах, поставляемых в комплекте. В каждом блоке системы СКСК-5М имеется стабилизатор на 12 В.

Блок сигналов КИП собран в пластмассовом корпусе под DIN-рейку, формирует токовый выход 4-20 мА (границы задаются в меню) и релейный выход НЗ и НР контактов, срабатываемых при превышении заданного порога.

Блок индикации собран в пылевлагозащищенном корпусе, принимает сигналы с блока контроля, пересчитывает их согласно введенным установкам, индицирует показания на ЖКИ. Для настройки и управления работой СКСК-5М блок индикации имеет шесть кнопок (рисунок 2).

Рис. 2. Общий вид блока индикации с назначением кнопок.

Состав системы при поставке:
1. Датчик с фланцем, прокладкой и заборным устройством - 1 шт.
2. Блок питания - 1 шт.
3. Блок согласования - 1 шт.
4. Блок сигналов КИП - 1 шт.
5. Блок контроля - 1 шт.
6. Блок индикации - 1 шт.
7. Кабель 4х0,75 (по заказу).
8. Паспорт - 1 шт.
9. Руководство по эксплуатации - 1 шт.
10. Свидетельство о метрологической аттестации - 1 шт.

Технические характеристики	Значение
Диапазон показаний, объемная доля, %	0,1-21
Диапазон измерений поверяемый, объемная доля, %	0,5-10
Предел допускаемой основной абсолютной погрешности, %	±0,5
Время установления показаний, не более, с	60
Дискретность показаний, объемная доля, %	0,1
Изменение выходного сигнала за сутки, объемная доля, %	0,2
Диапазон выходного аналогового сигнала в диапазоне измерения, мА	4-20
Температура газовой среды в месте установки датчика, °С	до 800
Номинальное значение напряжения питания, В	220
Частота переменного тока, Гц	50
Потребляемая мощность, не более, ВА	20
Время прогрева системы, не более, мин.	30

По требованию заказчика возможно расширение диапазона измерения кислорода до 100%.

Гарантийный срок эксплуатации системы - 12 месяцев. Система СКСК-5М не имеет элементов технологического старения и может эксплуатироваться длительное время, с заменой (при необходимости) датчика.
